So erweitern Sie die Arbeitshöhe eines motorisierten Vermessungsstativs

Anzahl Durchsuchen:0     Autor:Site Editor     veröffentlichen Zeit: 2026-08-08      Herkunft:Powered

erkundigen

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

Komplexe Vermessungsumgebungen weisen häufig Sichtbehinderungen, weitläufige Infrastrukturen und tiefe Schächte auf. Diese Hindernisse erfordern Höhensensoren, die weit über die Grenzen der Standardausrüstung hinausgehen. Die Vergrößerung der Arbeitshöhe eines motorisierten Vermessungsstativs löst dieses Kernproblem, bringt jedoch neue betriebliche Herausforderungen mit sich. Das Heben hochwertiger Nutzlasten wie Laserscanner und Roboter-Totalstationen erhöht kritische Risiken. Sie sind mit Torsionsschwingungen, Windschwankungen und möglichen Schäden an der Ausrüstung konfrontiert. Diese Faktoren beeinträchtigen die Datengenauigkeit und erhöhen die Haftung auf der Baustelle. Die sichere Erweiterung Ihres Setups erfordert einen strengen Rahmen. Sie müssen sich auf eine präzise Hardwareauswahl, Stabilitätsmechanik und robuste elektrische Integrationen konzentrieren. Die Risikominderung ist unerlässlich, um die Vermessungstoleranzen bei maximaler Höhe aufrechtzuerhalten. In diesem Leitfaden werden die physischen Einschränkungen, Hardwarelösungen und Feldsicherheitsprotokolle aufgeschlüsselt, die erforderlich sind, um Ihre Instrumente zu verbessern, ohne die Datenintegrität zu beeinträchtigen.

  • Nutzlast vs. Motorkapazität: Die Vergrößerung der Höhe wirkt sich direkt auf den Schwerpunkt aus; Das Zubehör muss sowohl den statischen als auch den dynamischen Belastungsgrenzen des internen Hubmotors des Stativs entsprechen.

  • Materialsteifigkeit ist nicht verhandelbar: Carbonfaserverlängerungen bieten im Vergleich zu Standardaluminium eine bessere Vibrationsdämpfung und ein besseres Steifigkeits-Gewichts-Verhältnis, was für die Reduzierung von Punktwolkengeräuschen von entscheidender Bedeutung ist.

  • Umgebungsbedingungen: Arbeiten in großer Höhe erhöhen die Windlast; In exponierten Umgebungen ist der Einsatz einer sekundären Stabilisierung (Abspannseile, Ausleger) obligatorisch.

  • Gewinde- und Montagekompatibilität: Für eine sichere Verlängerung sind präzisionsgefertigte 5/8" x 11 Standardanschlüsse erforderlich, um Mikrobewegungen zwischen der motorisierten Säule und der Sensorbasis zu verhindern.

  • Leistungs- und Steuerungsrealitäten: Erhöhte Systeme verbrauchen eine höhere Stromstärke und erfordern ferngesteuerte Höhenmanagementsysteme, um eine physische Interaktion mit dem Stativ während aktiver Scans zu vermeiden.

Die Physik des Ausfahrens eines motorisierten Vermessungsstativs

Schwerpunkt- und Nutzlastbeschränkungen

Durch das Hinzufügen vertikaler Verlängerungen über der motorisierten Säule wird der Schwerpunkt drastisch verschoben. Ein höherer Schwerpunkt macht den gesamten Aufbau kopflastig und kippanfällig. Sie müssen das genaue Gewicht Ihres Sensors, der Batterien und des Verlängerungsmastes selbst berechnen. Dieses Gesamtgewicht darf die Herstellergrenzen nicht überschreiten. Gutachter müssen zwischen statischen und dynamischen Nutzlastkapazitäten unterscheiden. Die statische Kapazität bezieht sich auf das maximale Gewicht, das das Stativ im stationären Zustand tragen kann. Die dynamische Kapazität bestimmt, was der Motor sanft heben und senken kann. Das Überschreiten der dynamischen Grenzen führt zum Abwürgen des Motors und zu ungleichmäßiger Hubhöhe. Durch diese ungleichmäßige Bewegung besteht die Gefahr, dass die Nutzlast herunterfällt oder der interne Antriebsmechanismus beschädigt wird. Bei Arbeiten in unebenem Gelände wird eine Schwerpunktverlagerung noch gefährlicher. Sie müssen den Winkel des Bodens und seine Wechselwirkung mit dem ausgefahrenen Mast berücksichtigen. Eine leichte Neigung an der Basis führt zu einem massiven Versatz an der Spitze einer drei Meter langen Erweiterung. Dieser Versatz übt einen ungleichmäßigen Druck auf die Stativbeine aus und erhöht die Wahrscheinlichkeit eines katastrophalen Umkippens, wenn das Stativ nicht richtig ausbalanciert wird.

Windlast und Torsionsschwingung

Ausgefahrene Masten wirken wie riesige Hebel. Sie verstärken den Windwiderstand und bodennahe Vibrationen. Eine sanfte Brise in Bodennähe übt drei Meter in der Luft eine erhebliche seitliche Kraft aus. Diese seitliche Kraft erzeugt Schwankung. Mikrovibrationen wirken sich direkt auf die Winkelgenauigkeit und die Punktwolkenregistrierung aus. Wenn ein Laserscanner auch nur um wenige Millimeter schwankt, führt die daraus resultierende Winkelabweichung zu massivem Rauschen im Datensatz. Sie verlieren die engen Toleranzen, die für eine Strukturüberwachung oder eine präzise topografische Kartierung erforderlich sind. Die Dämpfung dieser Vibrationen ist ein Hauptanliegen beim Betrieb in großen Höhen. Starker Verkehr, schwere Maschinen in der Nähe oder sogar Schritte auf einer Betonplatte können Vibrationen auf die ausgefahrene Säule übertragen. Je länger der Mast ist, desto niedriger ist seine Eigenfrequenz und desto anfälliger ist er für diese niederfrequenten Bodenschwingungen. Sie müssen die Stativbasis so weit wie möglich isolieren und Materialien verwenden, die diese kinetischen Kräfte absorbieren, anstatt sie zu übertragen.

Getriebeverschleiß und Motorbelastung

Das Heben kopflastiger Lasten stellt eine enorme mechanische Belastung für die internen Komponenten dar. Die meisten motorisierten Stative verwenden Zahnstangen-, Schnecken- oder Riemenantriebssysteme. Werden diese Systeme an ihre dynamischen Belastungsgrenzen gebracht, beschleunigt sich der Getriebeverschleiß. Schneckengetriebe bieten hervorragende Selbsthemmungseigenschaften, leiden jedoch unter hoher Belastung unter Reibung. Zahnstangen-Ritzel-Systeme sorgen für eine sanfte vertikale Bewegung, können jedoch Zähne ausreißen, wenn sich die Nutzlast abrupt verschiebt. Sie müssen diese Mechanismen regelmäßig überprüfen, wenn Sie häufig vertikale Erweiterungen bereitstellen. Der konstante Aufwärtsschub, der erforderlich ist, um einen schweren Scanner an einer langen Stange anzuheben, erzeugt erhebliche Hitze im Motorgehäuse. Mit der Zeit verschlechtert diese thermische Belastung die Schmierstoffe, die die Zahnräder schützen. Der Metall-auf-Metall-Kontakt nimmt zu, was zu ruckartigen Bewegungen beim Anheben führt. Dieser Mangel an gleichmäßiger Bewegung kann dazu führen, dass der Kompensator in Ihrer Totalstation ausfällt und Sie das Instrument während einer einzigen Einrichtung mehrmals neu nivellieren müssen.

Anforderungen an Stromverbrauch und Batteriestromstärke

Das Anheben vertikaler Verlängerungen unter Last erhöht den Stromverbrauch. Der Hubmotor benötigt eine höhere Stromstärke, um das zusätzliche Gewicht und die Reibung zu überwinden. Dieser erhöhte Stromverbrauch entlädt die internen Batterien viel schneller als bei Standardbetrieb. Beim Heben stellen Spannungsabfälle ein ernstes Risiko dar. Ein plötzlicher Spannungsabfall kann zum Abwürgen des Motors oder zu Kommunikationsfehlern zwischen der Steuerung und dem Stativ führen. Durch den Einsatz externer Hilfsstromquellen mit hoher Kapazität wird dieses Risiko gemindert und eine reibungslose, unterbrechungsfreie Vertikalfahrt gewährleistet. Kaltes Wetter verschärft dieses Problem. Bei Minusgraden sinkt die Effizienz der Batterie, wodurch die verfügbare Stromstärke genau dann abnimmt, wenn der Motor sie am meisten benötigt, um durch verdickte Getriebeschmierstoffe zu dringen. Außendienstmitarbeiter müssen isolierte Batteriepakete mit sich führen und die Spannungswerte ständig überwachen, wenn sie unter winterlichen Bedingungen ausgefahrene Masten betreiben, um ein Abwürgen in der Mitte des Hubs zu verhindern.

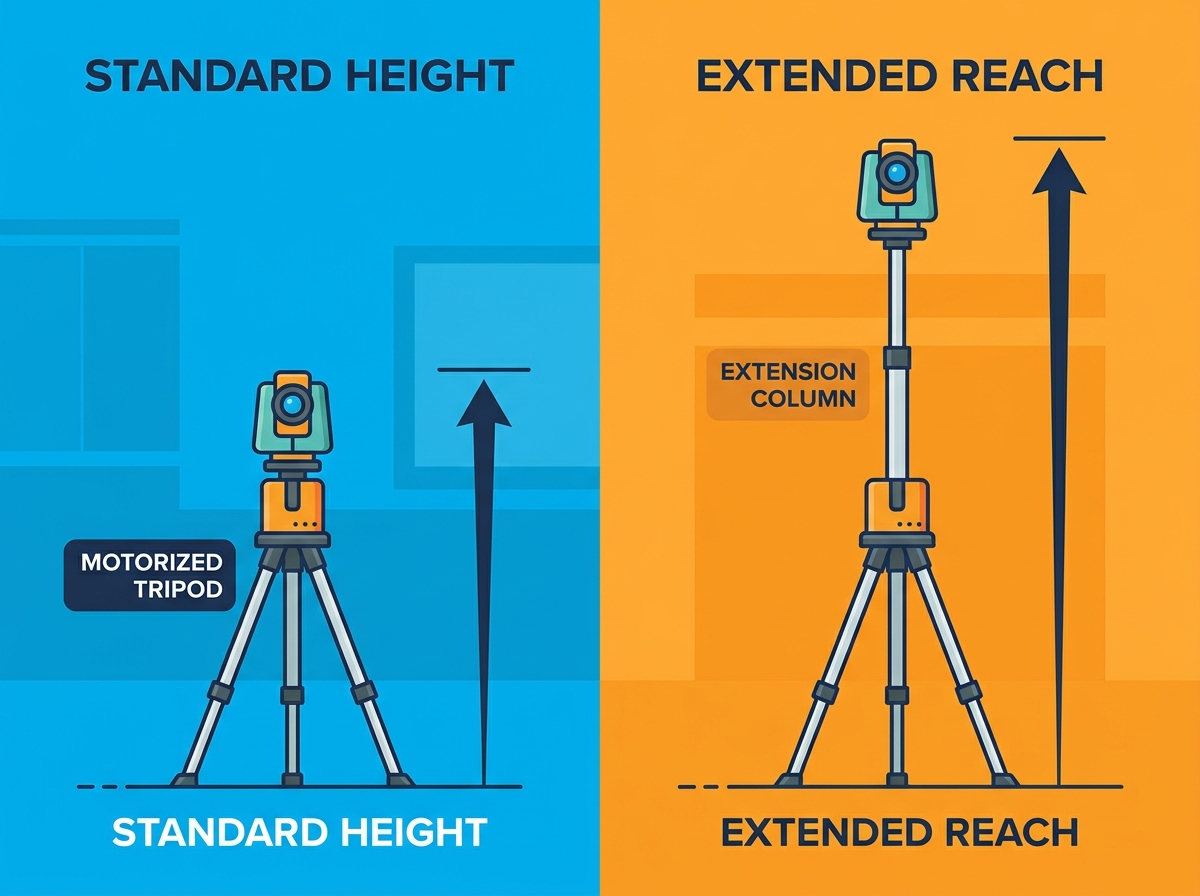

Motorisiertes Vermessungsstativ im Feld

Hardwarelösungen für die Höhenerweiterung

Teleskop-Verlängerungsstangen und -masten

Typischerweise entscheiden sich Vermesser zwischen modularen Aufschraubverlängerungen und integrierten Teleskopmasten. Modulare Verlängerungen werden zusammengesteckt, um die gewünschte Höhe zu erreichen. Sie bieten Flexibilität, führen jedoch mehrere Verbindungspunkte ein, an denen Mikrobewegungen auftreten können. Integrierte Teleskopmasten sorgen für eine einzige, durchgehende Struktur und verringern so Verbindungsanfälligkeiten. Verriegelungsmechanismen bestimmen die Zuverlässigkeit von Teleskopmasten bei hoher Nutzlast. Spannzangenschlösser bieten eine 360-Grad-Klemmkraft und verhindern effektiv ein Verrutschen. Stiftschlösser sorgen für einen positiven Eingriff in festen Abständen und garantieren, dass der Mast nicht einknickt. Bei schweren Laserscannern sind Stiftschlösser im Allgemeinen besser geeignet. Achten Sie bei der Mastauswahl besonders auf die Wandstärke des Rohres. Dünnwandiges Aluminium spart zwar Gewicht, verbiegt sich jedoch unter der seitlichen Belastung eines schweren Sensors unzulässig. Dickwandige Kohlefaser sorgt für die nötige Steifigkeit, ohne die dynamische Belastung des Motors durch übermäßiges Eigengewicht zu erhöhen.

Aktualisierte Basiskonfigurationen

Eine Standard-Stativbasis kann eine ausgefahrene motorisierte Säule nicht sicher tragen. Um dem erhöhten Schwerpunkt entgegenzuwirken, benötigen Sie robuste Stativbeine mit breitem Stand. Die Grundfläche muss sich proportional zur Höhenausdehnung vergrößern. Die Beinkonstruktion mit Doppelstreben bietet maximale Torsionsfestigkeit. Sie verhindern, dass sich der Stativkopf während der Instrumentendrehung verdreht. Robuste Nivellierfüße mit aggressiven Erdspießen sorgen dafür, dass die Basis im lockeren Boden oder Kies verankert bleibt. Ein fester Stand ist die Grundlage für erhöhte Stabilität. In Umgebungen, in denen Erdspieße nicht verwendet werden können, wie z. B. fertige Betonböden oder empfindliche Innenräume, müssen Sie Spreizer oder Bodenführungen verwenden. Dieses Zubehör verriegelt die Stativbeine in einem festen Winkel und verhindert so, dass sie unter dem enormen Abwärtsdruck des ausgefahrenen Masts und der schweren Nutzlast nach außen spreizen.

Sekundäre Stabilisierungssysteme

Der Betrieb in größeren Höhen erfordert eine sekundäre Stabilisierung. Sie können sich nicht ausschließlich auf die Stativbeine verlassen. Am Stativkopf oder am Verlängerungskragen verankerte Abspannseilsätze sorgen für entscheidenden seitlichen Halt. Sie wirken Windschwankungen entgegen und dämpfen Vibrationen. Der ordnungsgemäße Einsatz dieser Systeme ist eine erlernte Praxiskompetenz, die sich direkt auf die Datenqualität auswirkt.

  1. Identifizieren Sie drei feste Ankerpunkte auf dem Boden, die gleichmäßig in einem 360-Grad-Radius um den Aufbau verteilt sind.

  2. Befestigen Sie die Abspanndrähte an der dafür vorgesehenen Schelle am Verlängerungsmast und stellen Sie sicher, dass die Schelle fest verschlossen ist.

  3. Schlagen Sie robuste Stahlpfähle an den Ankerpunkten in den Boden und richten Sie sie vom Stativ weg.

  4. Verbinden Sie die Drähte mit verstellbaren Spannschlössern mit den Pfählen.

  5. Ziehen Sie die Spannschlösser gleichmäßig an und überprüfen Sie den Mast mit einer Wasserwaage, um sicherzustellen, dass er vollkommen lotrecht bleibt.

  6. Legen Sie beschwerte Sandsäcke über die Pfähle, wenn Sie in lockerem, sandigem Boden arbeiten, um ein Herausziehen zu verhindern.

  7. Sobald Sie die Zielhöhe erreicht haben, rasten Sie die inneren Klemmringe der Säule ein, um die Belastung des Getriebes zu verringern.

Evaluierung von Erweiterungsgeräten: Merkmale und Ergebnisse

Materialauswahl: Kohlefaser vs. Aluminium

Die Materialwahl bestimmt die Leistung Ihres Verlängerungsmastes. Kohlefaser bietet eine hohe Zugfestigkeit und außergewöhnliche vibrationsdämpfende Eigenschaften. Aluminium bietet robuste Haltbarkeit zu geringeren Kosten. Für Präzisionsvermessungen ist die Materialsteifigkeit von größter Bedeutung. Kohlefaser reduziert die Motorbelastung aufgrund ihres hohen Steifigkeits-Gewichts-Verhältnisses erheblich. Es absorbiert Mikrovibrationen besser als Aluminium und reduziert so direkt das Datenrauschen in Punktwolken. Die höheren Anfangsinvestitionen für Carbonfaser lassen sich leicht mit der Verbesserung der Datenqualität und Betriebssicherheit rechtfertigen.

Besonderheit

Kohlefaserverlängerungen

Aluminiumverlängerungen

Gewichtsprofil

Leicht (reduziert die motorische Belastung)

Schwerer (erhöht die dynamische Belastung)

Vibrationsdämpfung

Hervorragend (absorbiert Mikrobewegungen)

Schlecht (überträgt Bodenvibrationen)

Strukturelle Steifigkeit

Hohes Verhältnis von Steifigkeit zu Gewicht

Neigt dazu, sich unter starken seitlichen Belastungen zu verbiegen

Wärmeausdehnung

Minimale Ausdehnung bei extremer Hitze

Dehnt sich aus und zieht sich zusammen, was Auswirkungen auf die Kalibrierung hat

Korrosionsbeständigkeit

Unempfindlich gegen Rost und Oxidation

Erfordert Schutzbeschichtungen, um Lochfraß zu verhindern

Verbindungstoleranzen und Gewindestandards

Für eine sichere Verlängerung sind präzisionsgefertigte 5/8" x 11-Gewindeadapter erforderlich. Standard-Vermessungsstangen weisen häufig lose Gewindetoleranzen auf. Diese losen Verbindungen ermöglichen, dass sich die Sensorbasis während der Drehung verschiebt, wodurch die Winkelgenauigkeit beeinträchtigt wird. Die Montage schwerer Scanner auf verlängerten Stangen erhöht das Risiko von Gewindeabrissen oder Kreuzgewinden. Überprüfen Sie die Gewinde vor dem Zusammenbau immer auf Verschleiß. Verwenden Sie Schraubensicherungsmittel auf semipermanenten Verlängerungen, um Mikrobewegungen zwischen der motorisierten Säule und der Nutzlast zu verhindern. Eine einzelne beschädigt Beim Einfädeln schwerer Instrumente auf einen hohen Mast ist es aufgrund der Hebelwirkung schwierig, die Gewinde einzufädeln, bis sie das Einrasten spüren, bevor sie festgezogen werden, um die Risiken des wiederholten Einfädelns zu umgehen und gleichzeitig eine starre Verbindung aufrechtzuerhalten.

Motorisierte Säulenhublänge im Vergleich zu Add-on-Erweiterungen

Sie müssen abwägen, ob Sie ein Stativ mit einem längeren natürlichen Hub kaufen oder statische Stangen an einer kürzeren Basis anbringen möchten. Ein eingebauter 3-Meter-Innenlift sorgt für überragende Stabilität. Der Hersteller konstruiert das gesamte System so, dass es die Nutzlast bei maximaler Ausdehnung unterstützt. Das Hinzufügen statischer Stangen zu einer kürzeren motorisierten Basis ist modularer, bringt jedoch Schwachstellen mit sich. Native Hubsysteme umschließen den Hubmechanismus und schützen ihn so vor Staub und Feuchtigkeit. Durch Anbauverlängerungen wird die Nutzlast höheren Windlasten ausgesetzt, ohne dass eine technische, einheitliche Maststruktur erforderlich wäre. Native Hubsysteme bieten außerdem eine bessere Integration mit Software zur Höhenverfolgung. Die internen Encoder lesen den genauen Ausfahrabstand und geben diese Daten direkt an Ihren Feldcontroller weiter. Bei Zusatzstangen müssen Sie den Versatz manuell berechnen und eingeben, was zu menschlichen Fehlern in den Metadaten der Instrumentenhöhe führen kann.

Fernbedienungsprotokolle und Höhenrückmeldung

Das Anheben einer Nutzlast bedeutet, dass Sie nicht mehr physisch mit dem Instrument interagieren können. Fernbedienungsschnittstellen sind zwingend erforderlich. Kabelfernbedienungen bieten einen zuverlässigen, störungsfreien Betrieb. Bluetooth-Apps und Datenerfassungsintegrationen bieten drahtlosen Komfort, erfordern jedoch eine starke Signalintegrität. Digitale Höhenanzeigen und interne Encoder sind von unschätzbarem Wert. Sie ermöglichen die Überprüfung der exakten vertikalen Verschiebung ohne manuelle Bandmessungen. Diese präzise Höhenrückmeldung gewährleistet eine genaue Instrumenteneinrichtung und eliminiert grobe Fehler in Ihrem Steuerungsnetzwerk. Bei der Arbeit in Umgebungen mit starken HF-Störungen, wie etwa in aktiven Umspannwerken oder dicht besiedelten Stadtkernen, kommt es häufig zu drahtlosen Verbindungsabbrüchen. In diesen Szenarien ist eine festverdrahtete Fernbedienung die einzige zuverlässige Möglichkeit, den Hubmotor zu steuern. Stellen Sie sicher, dass Ihre Geräte sowohl drahtlose als auch kabelgebundene Steuerungsprotokolle unterstützen, um sich an unterschiedliche Standortbedingungen anzupassen.

Implementierungsrealitäten: Kompromisse und betriebliche Effizienz

Tragbarkeit vs. maximale Höhe

Der Transport von 3-Meter-Verlängerungsmasten und Schwerlaststativen stellt logistische Herausforderungen dar. Diese Systeme passen nicht in Standardkofferräume von Fahrzeugen. Für den Transport zu abgelegenen oder beengten Einsatzorten benötigen Sie häufig spezielle Transportkisten und umgebaute Nutzfahrzeuge. Ebenso schwierig ist es, sich mit langen Verlängerungsstangen in engen Innenräumen zurechtzufinden. Sie müssen die Notwendigkeit einer maximalen Höhe gegen die physischen Einschränkungen der Zugangswege zum Standort abwägen. Modulare Systeme bieten eine bessere Tragbarkeit, opfern aber etwas Stabilität. Für den Transport dieser Ausrüstung in unwegsamem Gelände sind spezielle Tragegurte erforderlich. Ein einzelner Vermesser kann eine schwere motorisierte Basis, einen Scanner und mehrere Kohlefaserverlängerungen nicht gleichzeitig sicher tragen. Sie müssen die zusätzliche Arbeitskraft berücksichtigen, die für den Transport und die Montage dieser Systeme erforderlich ist, wenn Sie Angebote für Projekte abgeben, die umfangreiche Höhenaufbauten erfordern.

Rüstzeit und betriebliche Effizienz

Die Bereitstellung eines erweiterten Systems dauert deutlich länger als eine Standardeinrichtung. Sie müssen die Zeit berechnen, die zum Ausbringen der Abspannseile, zum Nivellieren des erweiterten Systems und zur Durchführung umfassender Sicherheitsprüfungen erforderlich ist. Eine Beschleunigung dieses Prozesses führt zu instabilen Setups und kompromittierten Daten. Auch der physische Platzbedarf der Anlage nimmt zu, was eine stärkere Raumräumung und Koordination mit anderen Gewerken auf aktiven Baustellen erfordert.

  • Planen Sie mindestens 15 zusätzliche Minuten für die Bereitstellung der sekundären Stabilisierung ein.

  • Führen Sie vor und nach dem Anheben zweiachsige Nivellierungsprüfungen durch.

  • Stellen Sie sicher, dass alle Sicherungsmanschetten und Gewindeverbindungen sicher sind.

  • Testen Sie die Fernbedienungskommunikation, bevor Sie die Nutzlast anheben.

  • Halten Sie für den Fall eines strukturellen Versagens einen sicheren Abwurfbereich um das Stativ herum frei.

Umweltzerstörung und Schutz vor Eindringen (IP-Schutzarten)

Durch das Ausfahren motorisierter Säulen werden die inneren Komponenten rauen Witterungseinflüssen ausgesetzt. Auf Baustellen dringen Staub, Feuchtigkeit und Schleifmittel leicht in freiliegende Getriebeschienen und Teleskopabschnitte ein. Diese Verschmutzung beschleunigt den Verschleiß und führt zum Abwürgen des Motors. Es sind strenge Wartungsprotokolle erforderlich. Abstreifer und Dichtungen müssen täglich gereinigt werden. Tragen Sie spezielle Trockenschmierstoffe auf freiliegende Zahnräder auf, um die Ansammlung von Sand zu verhindern. Überprüfen Sie die IP-Schutzart der motorisierten Basis, um sicherzustellen, dass sie den spezifischen Umgebungsbedingungen Ihres Standorts standhält. Bei der Arbeit in Küstengebieten entsteht Salznebel, der freiliegendes Aluminium schnell korrodiert und elektrische Kontakte beschädigt. Unter diesen Bedingungen müssen Sie am Ende jeder Schicht den gesamten Verlängerungsmast und die motorisierte Säule mit Süßwasser abwischen und Korrosionsschutzsprays auf alle Metallbeschläge auftragen.

Erweiterungshardware vs. alternative Methoden

Das Verlängern eines Stativs ist nicht immer die optimale Lösung. Sie müssen die betriebliche Effizienz von Stativverlängerungen im Vergleich zu alternativen Methoden abwägen. Drohnenbasiertes LiDAR oder Photogrammetrie können Daten aus großen Winkeln erfassen, ohne dass die physischen Risiken beim Anheben schwerer terrestrischer Scanner bestehen. Allerdings haben Drohnen in Umgebungen ohne GPS oder in engen Innenräumen Probleme. Ausgefahrene Stative bieten eine stabile, zuverlässige Plattform für hochpräzise terrestrische Scans dort, wo Drohnen nicht fliegen können. Bewerten Sie die spezifischen Genauigkeitsanforderungen und Standortbeschränkungen, bevor Sie eine Methode auswählen. Beispielsweise verbietet das Scannen der Unterseite eines Brückendecks über einer aktiven Autobahn Drohnenflüge aufgrund von Luftraumvorschriften und Sicherheitsbedenken. In diesem Szenario ist ein motorisiertes Stativ mit starrem Verlängerungsmast, das vom Boden aus eingesetzt wird, die einzig praktikable Methode, um die erforderlichen Strukturdaten sicher und genau zu erfassen.

Risikominderungs- und Feldsicherheitsprotokolle

Sicherung hochwertiger Nutzlasten

Ein herunterfallender Laserscanner ist ein katastrophaler Ausfall. Obligatorische Anbindungs- und Absturzsicherungsprotokolle sind bei der Montage von Instrumenten an Verlängerungen nicht verhandelbar. Befestigen Sie den Sensorgriff mit hochfesten Stahlkabeln direkt an einem sicheren Ankerpunkt am Stativfuß. Stellen Sie sicher, dass die Halteleine ausreichend locker ist, um eine vollständige vertikale Bewegung zu ermöglichen, jedoch kurz genug ist, um einen Sturz aufzufangen, bevor das Instrument den Boden berührt. Überprüfen Sie die Befestigungsteile täglich auf Ausfransungen oder mechanische Ermüdung. Verwenden Sie zum Anbinden keine Nylonseile oder Bungee-Seile. Diese Materialien dehnen sich unter Belastung und verhindern nicht, dass ein schweres Instrument gegen die Stativbeine oder den Boden prallt. Verwenden Sie zertifizierte Verbindungsmittel aus Drahtseil mit Karabinerhaken, um sicherzustellen, dass die Nutzlast auch dann am Mast befestigt bleibt, wenn die primäre Gewindeverbindung vollständig ausfällt.

Notabstiegs- und Stromausfallprotokolle

Ein unerwarteter Stromausfall oder Motorausfall bei vollständig angehobener Nutzlast erfordert strenge Sicherheitsabläufe. Sie müssen wissen, wie Sie das Instrument ohne Strom sicher absenken können. Systeme mit selbsthemmenden Getrieben verhindern plötzliche, unkontrollierte Abfahrten. Machen Sie sich mit den mechanischen manuellen Entriegelungsmechanismen vertraut. Einige Stative verfügen über eine Handkurbel oder eine Lösebremse. Üben Sie die Aktivierung dieser Mechanismen in einer kontrollierten Umgebung, damit Sie bei einem Notfall vor Ort schnell reagieren können. Wenn die manuelle Überbrückung fehlschlägt, versuchen Sie nicht, auf das Stativ zu klettern oder den Mast gewaltsam herunterzuziehen. Sichern Sie den Bereich, befestigen Sie zusätzliche Abspanndrähte, um den festsitzenden Mast zu stabilisieren, und bringen Sie einen mechanischen Lift oder ein Gerüst an, um das Instrument sicher von der Spitze der Säule zu holen.

Umweltüberwachung und Grenzwerte

Wind ist der größte Feind erhöhter Nutzlasten. Legen Sie strenge Grenzwerte für Windgeschwindigkeiten fest. Bei anhaltenden Windgeschwindigkeiten über 24 km/h den Betrieb sofort einstellen. Verwenden Sie vor Ort ein Handanemometer, um die Bedingungen ständig zu überwachen. Verlassen Sie sich nicht auf lokale Wettervorhersagen; Das Mikroklima um Gebäude oder in Schluchten erzeugt unvorhersehbare Böen. Wenn der Verlängerungsmast sichtbar schwankt, senken Sie die Nutzlast sofort ab. Bei Starkwindereignissen erfasste Daten sind aufgrund übermäßiger Vibrationsgeräusche unbrauchbar. Auch Temperaturschwankungen wirken sich auf die Sicherheit aus. Durch die schnelle Abkühlung am späten Nachmittag können sich Metallteile zusammenziehen und so Schraubverbindungen und Klemmschellen lösen. Wenn die Umgebungstemperatur während einer langen Scansitzung erheblich sinkt, müssen die Außendienstmitarbeiter alle Spannpunkte und Schlösser erneut überprüfen.

Kalibrierungs- und Nivellierungsprüfungen nach der Verlängerung

Beim Anheben einer schweren Nutzlast kann sich die Stativbasis leicht verschieben. Sobald die motorisierte Säule ihre volle Ausdehnung erreicht hat, müssen Sie die Kompensatorgrenzen des Instruments überprüfen. Überprüfen Sie die zweiachsige Nivellierung Ihres Datensammlers. Wenn das Instrument aus der Waage geraten ist, versuchen Sie nicht, die Stativfüße einzustellen, während die Nutzlast angehoben ist. Senken Sie den Mast ab, nivellieren Sie die Basis neu und heben Sie ihn wieder an. Das Verstellen eines vollständig ausgefahrenen, kopflastigen Stativs ist äußerst gefährlich und birgt die Gefahr, dass das gesamte System umkippt. Machen Sie es zu einem Standardverfahren, die Kompensatorwerte unmittelbar nach Erreichen der Zielhöhe und noch einmal vor dem Absenken des Mastes aufzuzeichnen. Diese Daten ermöglichen eine Qualitätskontrolle und beweisen, dass das Instrument während der gesamten Dauer des Scans stabil und eben blieb.

Abschluss

Um eine sichere und genaue Datenerfassung bei der Erweiterung Ihrer Ausrüstung zu gewährleisten, befolgen Sie sofort die nächsten Schritte:

  • Prüfen Sie Ihre aktuellen Stativmotorspezifikationen, um die dynamische Nutzlastkapazität zu bestätigen, bevor Sie Erweiterungshardware hinzufügen.

  • Rüsten Sie auf Verlängerungsmasten aus Kohlefaser auf, um Torsionsvibrationen zu minimieren und die Belastung des Hubmotors zu reduzieren.

  • Implementieren Sie verbindliche Anbindungsprotokolle für alle hochwertigen Sensoren, die oberhalb der Standardbetriebshöhe montiert sind.

  • Legen Sie strenge Umweltgrenzwerte fest und stoppen Sie alle Scanvorgänge in der Höhe, wenn anhaltende Windgeschwindigkeiten über 24 km/h steigen.

  • Schulen Sie die Außendienstmitarbeiter in manuellen Notabstiegsverfahren, um Nutzlasten bei unerwarteten Stromausfällen sicher zu bergen.

FAQ

F: Was ist die maximale sichere Arbeitshöhe für ein motorisiertes Vermessungsstativ?

A: Die maximale sichere Höhe wird durch die Grundfläche des Herstellers, das Motordrehmoment und die sekundäre Stabilisierung bestimmt. Mit geeigneten Abspannseilen und einem breiten Standfuß liegen die sicheren Arbeitshöhen in der Regel bei insgesamt 3 bis 5 Metern. Konsultieren Sie immer die spezifischen Belastungstabellen für Ihre Ausrüstung.

F: Beeinträchtigt das Erweitern der Stativhöhe die Genauigkeit des Laserscanners?

A: Ja. Eine größere Höhe verstärkt Windschwankungen und Bodenvibrationen. Diese Mikrobewegungen führen zu Rauschen in Punktwolken und verursachen Winkeldrift. Der Einsatz starrer Kohlefasermasten und sekundärer Stabilisierung minimiert diese Auswirkungen und bewahrt die Genauigkeit.

F: Kann ich Standard-Vermessungsstäbe verwenden, um ein motorisiertes Stativ zu verlängern?

A: Standard-Roverstangen sind im Allgemeinen unzureichend. Sie verfügen über geringere Traglasten und verfügen nicht über die Torsionssteifigkeit, die zum Tragen schwerer Scanner erforderlich ist. Um gefährliche Durchbiegungen und Gewindeausfälle zu verhindern, sind spezielle Hochleistungsmasten mit Präzisionsgewinden erforderlich.

F: Wie reduziere ich Vibrationen bei der Verwendung von Stativverlängerungen?

A: Verwenden Sie Verlängerungsmaterialien aus Kohlefaser, die Vibrationen auf natürliche Weise dämpfen. Bringen Sie am Boden verankerte Abspannseile an, halten Sie die Stativbasis so breit und niedrig wie möglich und schützen Sie den Aufbau mit natürlichen Barrieren oder Fahrzeugen vor direktem Wind.

F: Wird durch das Hinzufügen einer Verlängerung die Garantie meines motorisierten Stativs ungültig?

A: Das hängt von den Richtlinien des Herstellers ab. Das Überschreiten der maximalen statischen oder dynamischen Nutzlastgrenzen führt wahrscheinlich zum Erlöschen der Garantie, da ein übermäßiges Motordrehmoment zum Ausfall des Getriebes führen kann. Überprüfen Sie immer die Tragfähigkeit, bevor Sie Nachrüstverlängerungen hinzufügen.

F: Wie wirkt sich die Vergrößerung der Höhe auf die Akkulaufzeit eines motorisierten Vermessungsstativs aus?

A: Das Heben schwererer Lasten in größere Höhen erhöht die Stromaufnahme der internen Batterien. Dieser höhere Strombedarf reduziert die Betriebszeit erheblich. Bei längeren Höhenarbeiten wird der Einsatz externer Hilfsstromquellen dringend empfohlen.

F: Welche Notfallprotokolle gelten, wenn ein motorisiertes Stativ im voll ausgefahrenen Zustand die Stromversorgung verliert?

A: Hochwertige Stative verwenden selbsthemmende Schneckengetriebe, um ein plötzliches Absinken bei Stromausfall zu verhindern. Um die Nutzlast abzusenken, greifen Sie sicher auf die zusätzliche Handnotbetätigungskurbel zu oder betätigen Sie die manuelle Lösebremse gemäß den Notfallabläufen des Herstellers.
