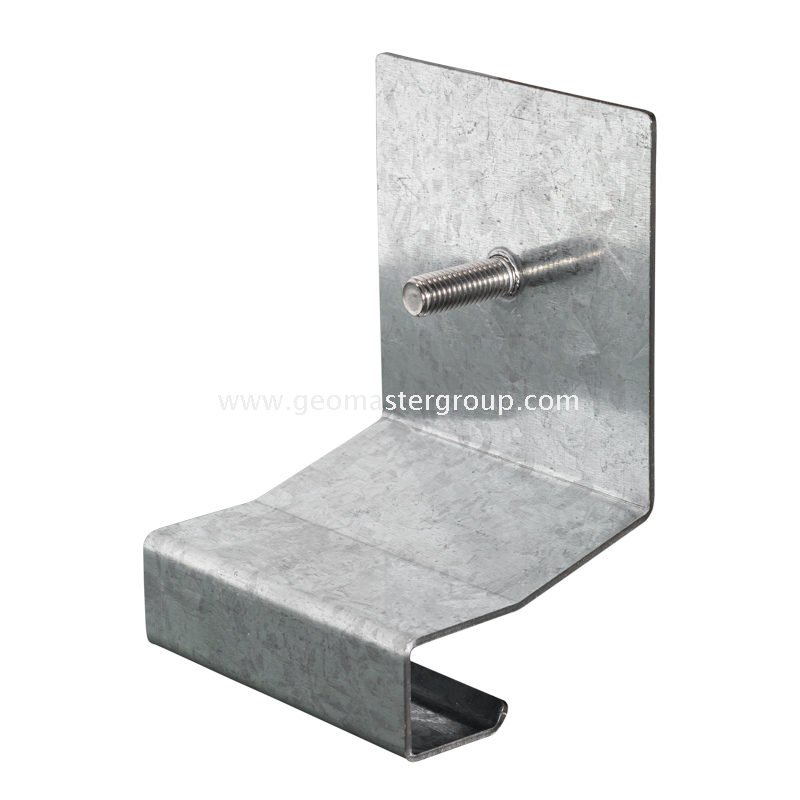

Schienenprisma-Clip (76 mm)

Technische Daten und Merkmale
Modell: GX50- 76/ M8 -GALV
Dieses langlebige und kostengünstige Schienenvermessungs- und Überwachungswerkzeug „Schienenprisma-Clip“ befestigt L-förmige Überwachungs-Miniprismen
der GMP104-Serie (GMP004, GPM104A-Serie, GPM104C-Serie und GPM104D-Serie) an der Schiene, lässt sich einfach und
schnell unter die Schiene klemmen, rutschfest, ohne Bohren , ohne Kleber , nein Verkabelung; Verwendung mit  Überwachungssystemen wie automatisierten Totalstationen (AMTS), um Schienen auf Setzungen, Hebungen, seitliche Verschiebungen  usw. zu überwachen .

1. Schienenklammer aus verzinktem Stahl (Schienenhalterung)
1) 76 mm (3 Zoll breit) × 107 ± 0,5 mm (hoch) × 1,7 ± 0,05 mm (dick)
2) Verzinkter  Stahl , nicht korrodierend
3) Einfach und schnell unter die Schiene geklemmt

2. Stahlbolzen 1
) Höhe: 25 mm
2) Schaftdurchmesser: M8

3.N.W.
170–175 g  (das gesamte Set , ohne L-Stab-Prisma )

4. Kundenspezifische Dienstleistungen  a/v
1) Clip  (Halterung)  Abmessungen:  45 mm (1,77 Zoll breit), 76 mm (3 Zoll breit)
2) Clip (Halterung)  Farben: verzinkt ( GALV ), leuchtendes Gelb ( GELB ), leuchtendes Blau ( BLAU )
3) Bolzenschaftdurchmesser: M 8, M10
4) Bolzenadaptergewinde: M 8, M 10,  5/8' × 11 Gewinde, Spigot im Schweizer Stil (Durchmesser 12 mm)

5. Kompatibel mit
1) Bei Installation mit Spigot im Schweizer Stil (Durchmesser 12 mm) ist dieser Clip mit allen Geomaster-Prismen im Schweizer Stil,
Prismenhaltern und Retro-Zielen kompatibel, z GHP1, GHP3, GHP1P, GPR111, GPR121, GPR113, GRZ4, GRZ12, MPR122...

2) Wenn dieser Clip mit 5/8' ×11 Gewinde installiert wird , ist dieser Clip mit allen Geomaster 5/8' ×11  Innengewinde-Vermessungsgegenständen wie Prismenhaltern, Retro-Zielen, Laserscanner-Zielen kompatibel

Hinweis: Aktualisierungen können ohne vorherige Ankündigung geändert werden.
