Höhepunkte
Modell: PT-2840

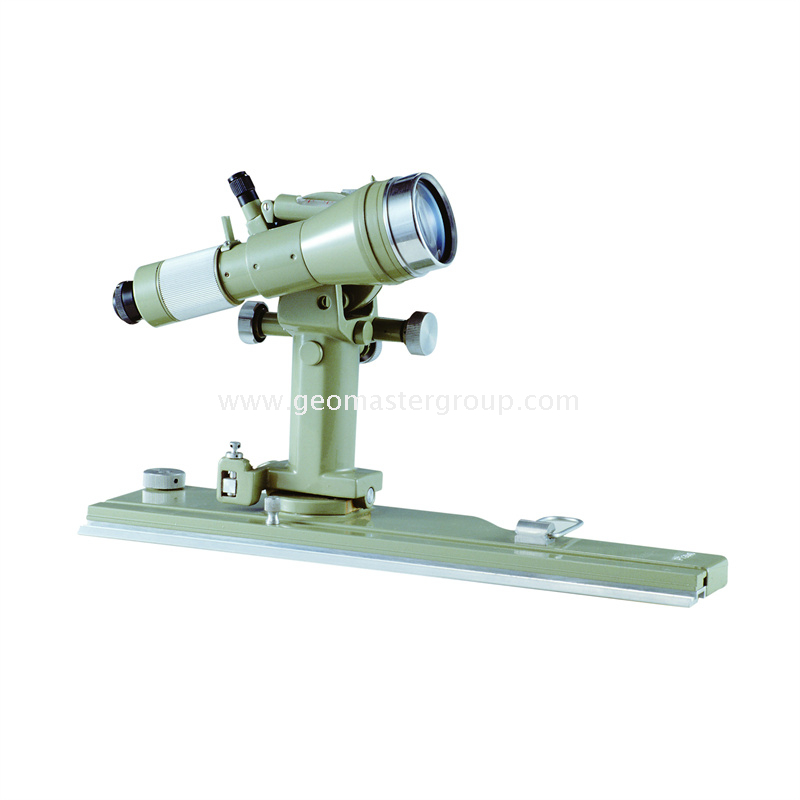

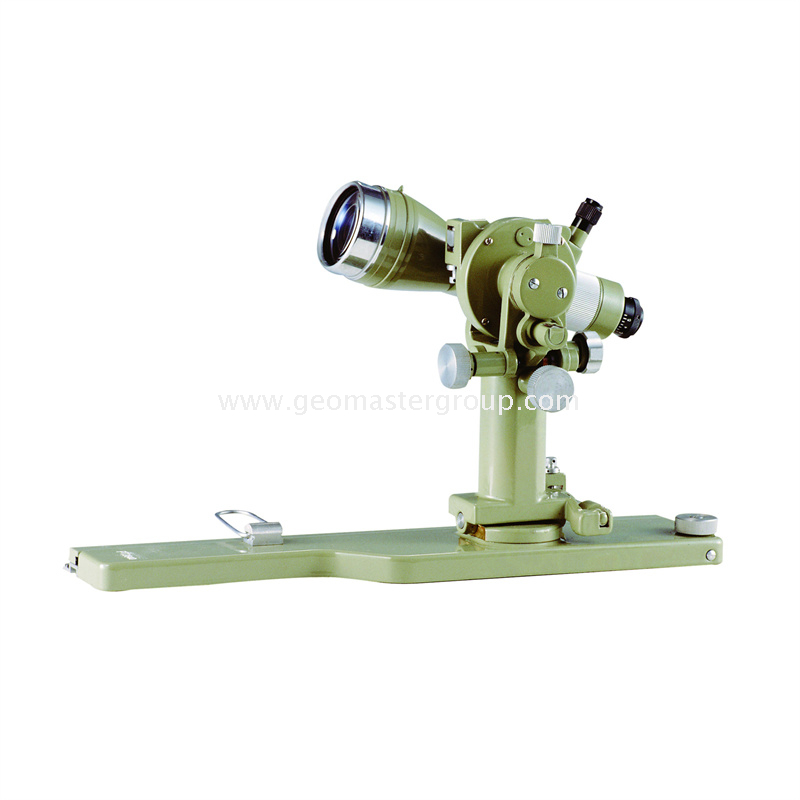

1.Plantisch Optische Alidade
2.Ersatz für Wild Alidade K2
3.Umgekehrtes Bild, 28x-Teleskop

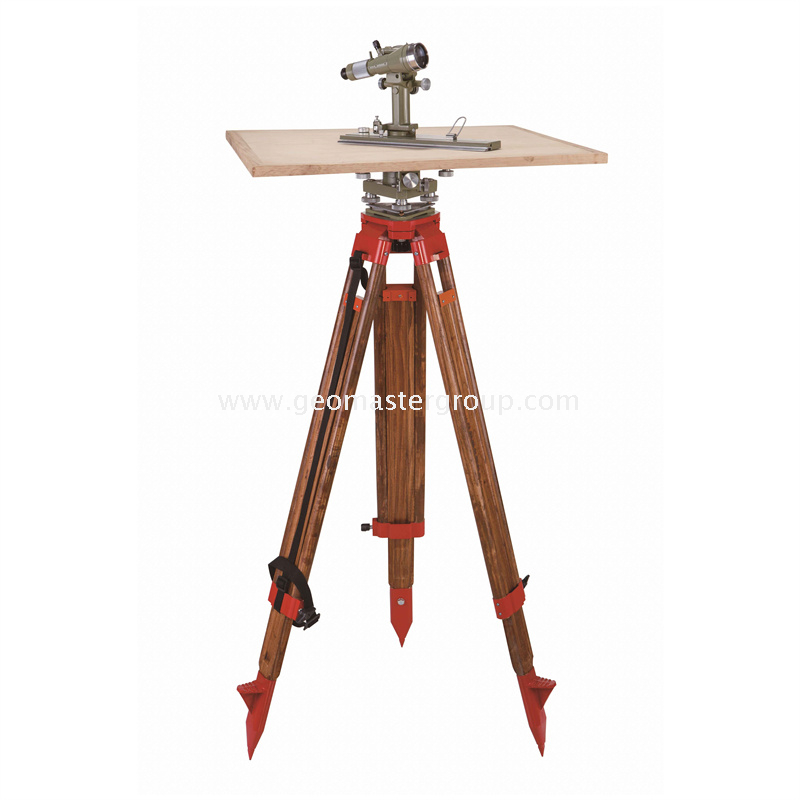

4.Flugzeugtisch
5.Holzstativ
6.Werkzeugsatz
| Menge: | |
|---|---|
PT-2840
Geomaster
90158000
Spezifikationen
Modell: PT-2840
Geodätisches Instrument,Ersatz von 'Der Wild Heerbrugg K2 Alidade von 1953'.Speziell Entwickelt für die topografische Vermessung mit grafischen Methoden.Es kann auch horizontale Distanz und Höhe messen.Es hat eine breite Anwendung im Bereich der Vermessungslehre gefunden.
1.Genauigkeit
1)Standardabweichung der gemessenen Werte Topographie auf 100m: ±3dm
2)Standardabweichung bei der vertikalen Winkelmessung: Im Freien: ±30'; Innen: ±20'
2.Fernrohr
1)Bild des Teleskops: Umgedreht
2)Vergrößerung: 28x
3)Klare Objektivöffnung: 40mm
4)Kürzester Fokussierabstand: 2m
5)Auflösungsvermögen: 1°20'
6)Multiplikationskonstante: 100
7)Additive Konstante: 0
3.Blases
1)Vertikale Plattenblase: 30'/2mm
2)Säulenplattenblase: 60'/2mm
3)Unabhängige kreisförmige Blase: 8'/2mm
4.Glaskreis
1)Mindest.Vertikale Graduierung: 1°
2)Vertikaler Nonius: 10', geschätzt auf 1'
5.Schiebelineal
1)Länge: 350mm
2)Arbeitslänge: 500mm
3)Beweglicher Bereich: 0-25mm
4)Maßstabsverhältnis verfügbar: 1:500;1:1000;1:2000
6.Zubehör
Unabhängige kreisförmige Libelle, Kompass, Senklot, Sonnenschutz, Lupe, Okular, Teiler, Schraubendreher, Justierung
Stifte, weiche Bürste, Trockner, Selbsteinzugsöler, Benutzerhandbuch
Hinweis: Aktualisierungen können ohne vorherige Ankündigung geändert werden!
